土木分野実績
「橋梁」の実績例
-
1. 新設橋梁

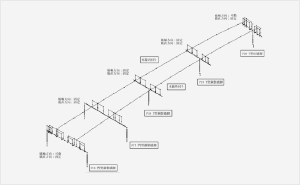

業務内容 新設連続高架橋の耐震設計 ご依頼先 建設コンサルタント会社 業務特徴 - 鋼製橋脚は非線形ファイバー要素を用いてモデル化
- 非線形動的解析を実施
- 使用した解析コード：TDAPⅢ
コメント 非線形ファイバー要素を用いた非線形動的解析を行うため、軸力変動による影響が評価できました。 -
2. 既設橋梁

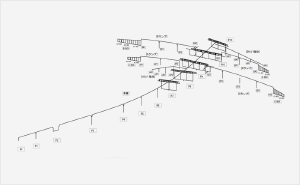

業務内容 連続高架橋の耐震診断・補強設計 ご依頼先 建設コンサルタント会社 業務特徴 - 本線とランプの橋梁全体を対象とした3次元モデル
- 桁の衝突などを考慮した非線形動的解析を実施
- 使用した解析コード：TDAPⅢ
コメント 桁の間や本線とランプの間の衝突を考慮した耐震性能評価を行うため、幾何学的な条件をきちんと把握し、３次元モデルを作成いたしました。大規模で、複雑な解析モデルであり、減衰モデルの設定や解析結果の妥当性の判断は肝心でした。 -
3. 既設橋梁補修

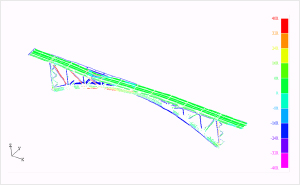

業務内容 既設橋梁の長寿命化 ご依頼先 建設省東北地方建設局 業務特徴 - 鋼製アーチ橋を長寿命化するため、三次元FEMモデルによる応力解析を行い、補修・補強工法の検討に基礎的な技術データを提供した。
- 使用した解析コード：MSC NASTRAN
コメント 当該業務は、弊社代表取締役尹が新構造技術株式会社在籍時担当した業務でした。建設省東北地方建設局「技術開発3D賞（局長表彰）」を頂きました。
「トンネル・地中構造物」の実績例
-
1.

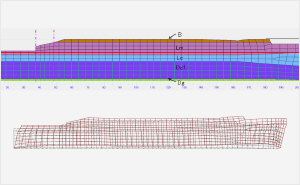

業務内容 取水トンネルの耐震診断・耐震補強 ご依頼先 建設コンサルタント会社 業務特徴 - トンネルの縦断方向の解析について、伸縮継手の地震時の最大変位に関する照査を目的とし、動的解析を行った。
- 使用した解析コード：FDAP
コメント 解析の妥当性を検証するため、簡略化した計算式を用いて評価し、比較を行いました。 -
2.

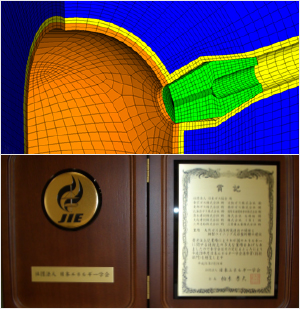

業務内容 ANGASにおけるプラグ構造に関するモデル化及び検証解析 ご依頼先 大手ゼネコン 業務特徴 - 複雑な地下構造物の三次元解析モデルの作成、接触境界のモデル化の合理性の検証を行った。
- 使用した解析コード：FEMAP/ABAQUS/ANSYS
コメント 当該技術は（社）日本エネルギー学会平成20年度進歩賞（技術部門）を受賞しました。当該技術開発に手伝わせて頂いたことを大変光栄でした。 -
3.

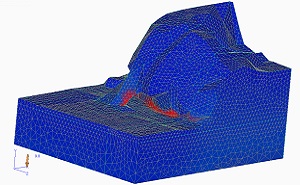

業務内容 素掘りトンネルの応力解析 ご依頼先 建設コンサルタント会社 業務特徴 - 解析の精度を高めるため、トンネルの3次元測量データを用いることとした。
- 使用した解析コード：NASTRAN
コメント トンネルの3次元的形状を反映するため、モデルの作成に当たり、大変苦労いたしました。今後、より効率的なツールの開発を進めていく所存です。
「水道施設」の実績例
-
1.

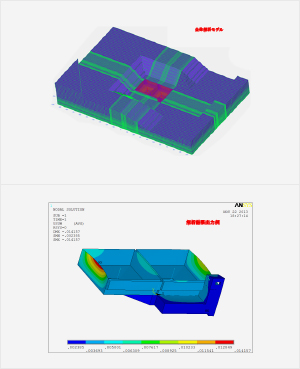

業務内容 既設水道施設（排泥池）の耐震診断・耐震補強 ご依頼先 建設コンサルタント会社 業務特徴 - 構造-地盤全体系の三次元モデルによる地盤バネの評価
- 埋め込み鉄筋モデルによる板部材の非線形を考慮した非線形解析の実施
- 使用した解析コード：ANSYS/FINAL/MIDAS CIVIL
コメント 施設の構造特徴や地層分布状況をより忠実に反映するため、三次元解析モデルの作成に当たり、大変苦労いたしました。
「河川構造物」の実績例
-
1.
業務内容 水門の耐震診断・補強設計 ご依頼先 建設コンサルタント会社 業務特徴 - レベル2地震動に対して、非線形梁要素を用いた三次元モデルとした。
- 両側の堤防の影響について、主働土圧と受働抵抗を評価した非線形ばねを用いて考慮した。
- 使用した解析コード：FRAME3D
コメント 地震による構造物の動きや稼働状態に合わせて、水による荷重、堤防による荷重や扉の荷重を正確に設定し、耐震性能の評価を行い、補強設計を行いました。 -
2.

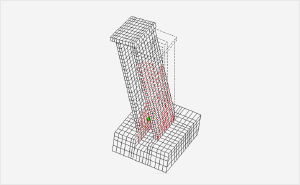

業務内容 取水塔の耐震解析 ご依頼先 建設コンサルタント会社 業務特徴 - 寸法が大きく、配筋量が少ないコンクリート構造物について、三次元FEMモデルによる非線形プッシュオーバ解析、時刻歴応答解析を行った。ひび割れの発生、鉄筋の降伏、コンクリートの破壊を追跡し、構造物の耐震性能の評価を行った。
- 使用した解析コード：FINAL
コメント 寸法が大きく、配筋量が少ないため、鉄筋を埋込み鉄筋としてモデル化し、効率的な計算を行ったが、モデル化の精度等について色んな経験ができました。
「鉄道構造物」の実績例
-
1.

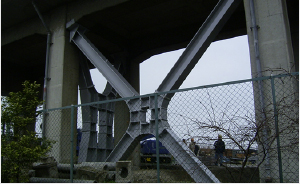

業務内容 圧縮型鋼製ダンパー・ブレースによる鉄道高架橋の耐震補強工法の技術開発 ご依頼先 株式会社 大林組 業務特徴 - 一連の非線形構造解析や安定性解析検討等の実施
- 鉄道耐震基準に基づく詳細設計の実施
- 使用した解析コード：FINAL
コメント 当該技術は第8回（平成18年）国土技術開発賞優秀賞（国土交通大臣表彰）を受賞いたしました。当該技術開発に手伝わせて頂いたことを大変光栄でした。
「原子力関連」の実績例
1.
-

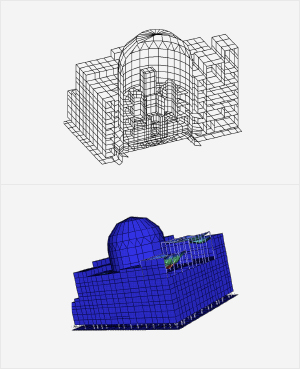

業務内容 原子炉建屋の免震技術開発 ご依頼先 大手ゼネコン 業務特徴 - 新しい免震装置の効果を検討するため、三次元FEMモデルによる地震動的解析を実施。
- 使用した解析コード：FINAL/ABAQUS
コメント 免震装置の効果を正確に評価するため、その非線形性構成則の設定に留意しつつ、強い非線形性の時刻歴応答解析が安定して計算できるように様々の検証や工夫を行いました。 -
2. ( NEW )

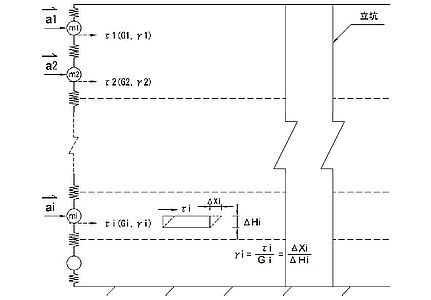

業務内容 巨大地震を想定した地層処分の地下施設に対する耐震影響評価 発注者様 国立研究開発法人日本原子力研究開発機構 業務特徴 - 地層処分施設の閉鎖後に、日本最大級の内陸地震が施設近傍で発生することを想定し、地下施設周辺における地震影響評価及び想定される過酷事象シナリオの検討を実施。
- 使用した解析コード：ABAQUS
コメント 立坑および周辺地盤を二次元解析モデルを用いて評価しましたが、三次元解析モデルと同様の結果が得られるよう、境界条件の設定に工夫を講じました。
「その他の構造関連解析」の実績例
-
1.

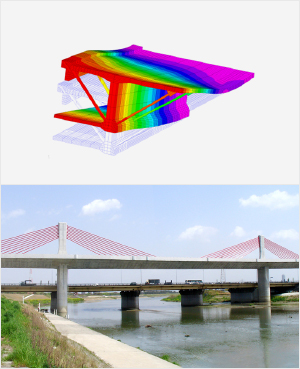

業務内容 エクストラドーズド橋のケーブル吊り構造に関する力学解析 ご依頼先 名古屋高速道路公社 業務特徴 - 一面吊り構造における力の伝達機構を解明するため三次元FEM解析を実施
- 使用した解析コード：MSC NASTRAN
コメント 当該業務は、弊社代表取締役尹が新構造技術株式会社在籍時担当した業務でした。 -
2.

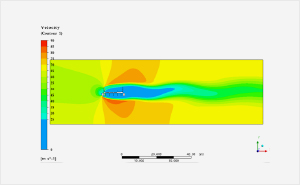

業務内容 橋梁防風柵設置効果の解析検討 ご依頼先 建設コンサルタント会社 業務特徴 - 防風柵の閉塞率の変動によって、車の走行性をどのように影響されるかについて、二次元FEMモデルによる流体解析を行った。
- 使用した解析コード：ANSYS
コメント 風洞実験による検証を行い、解析手法の確立に結び付けることができれば、今後の応用も期待できます。 -
3.

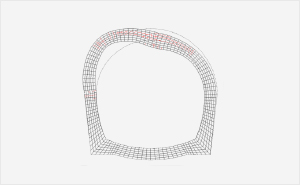

業務内容 トンネルのひびわれ発生原因究明に関する解析検討 ご依頼先 建設コンサルタント会社 業務特徴 - トンネル覆工における変状やひびわれの発生原因を究明するため、二次元FEMモデルによる非線形解析を行った。
- 使用した解析コード：FINAL
コメント トンネル覆工コンクリート部分を二次元平面ひずみ要素によりモデル化し、ひびわれの発生、発達を解析的に追跡し、トンネル覆工における変状の原因をわかりやすく説明できるかと考えます。 -
4.

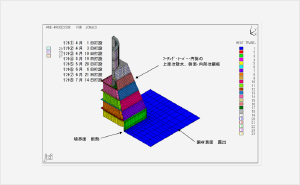

業務内容 セメントの水和発熱による熱伝導解析や温度応力解析 ご依頼先 建設コンサルタント会社 業務特徴 - 対称条件を利用して、ケーソンの1/4を3次元モデル化
- 打設スケジュールに合わせて各リフトの打設温度を設定
- 養生条件などに基づいて、熱伝達境界を設定
- 使用した解析コード：JCMAC3
コメント 打設スケジュールや養生条件に基づいて解析条件を設定し、セメントの水和発熱による熱伝導解析を行い、温度解析を行いました。
